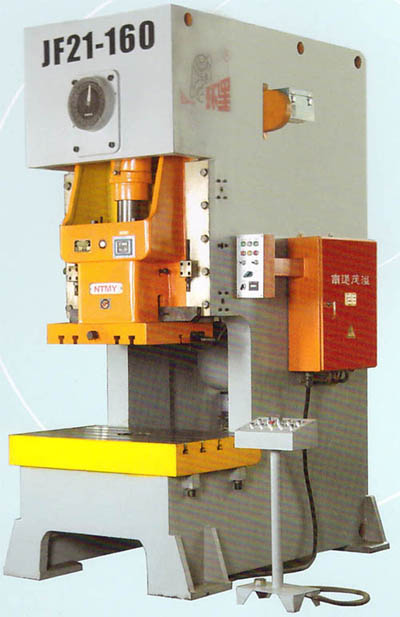

JF21系列干式气动冲床，刚性压塌式，保险冲床采用钢板焊接机身，刚性好，精度稳定；曲轴纵放，结构紧凑，外形美观；采用组合式气动摩擦离合器，结合平稳，动作灵敏，噪音低。齿轮副浸油润滑；滑块采用矩形六面加长导轨，导向面青铜镶板，导向精度高，采用刚性压塌式保险器，安全可靠。 序号 技术参数 单位 型号 JF21-63 JF21-80 JF21-110 JF21-160 JF21-200 JF21-250 JF21-315 JF21-400 1 公称力 KN 630 800 1100 1600 2000 2500 3150 4000 2 滑块行程 mm 120 140 160 200 250 250 250 250 3 行程次数 min-1 70 60 50 30 30 30 30 30 4 最大装模高度 mm 300 320 350 380 450 500 500 500 5 装模高度调节量 mm 80 80 90 100 110 120 120 120 6 滑块中心至机身距离 mm 300 290 350 390 430 450 450 450 7 工作台尺寸 前后 mm 580 560 680 760 840 880 880 880 左右 860 1000 1070 1170 1390 1500 1540 1610 8 滑块底面尺寸 前后 mm 400 420 520 580 650 700 700 700 左右 480 560 620 700 880 950 950 950 9 模柄孔尺寸 直径 mm 50 50 50 65 65 65 65 65 深度 80 80 75 90 100 100 100 100 10 电动机 型号 Y132M-6 Y160M-6 Y160L-6 Y180L-6 Y200L-6 Y200L-6 Y225M-6 Y250M-6 功率 KW 5.5 7.5 11 15 18.5 22 30 37 11 外形尺寸 长 mm 1800 1850 2010 2280 2690 2840 3060 3060 宽 1210 1280 1430 1540 1630 1680 1720 1920 高 2580 2850 3040 3240 3810 3915 3960 3960 12 重量 KG 7000 9200 11000 17000 20000 23000 28500 32000 注：由于我们的产品不断改进发展，因此产品的详细结构与技术参数如有变动不另行通知。
